Создание окна с открываением
- Добавление новой конструкции
к существующему заказу; - Выбераем тип конструкции (окна, двери открываемые наружу/внутрь) описанной в системе профилей;
- Выбираем систему (рисование конструкций в различных системах делается таким же образом);
- Настраиваем параметры для выбранной конструкции системы;
- Перейдите к "Редактор конструкций"
Пример команды для создания конструкции (можно использовать все доступные команды, если они доступны):

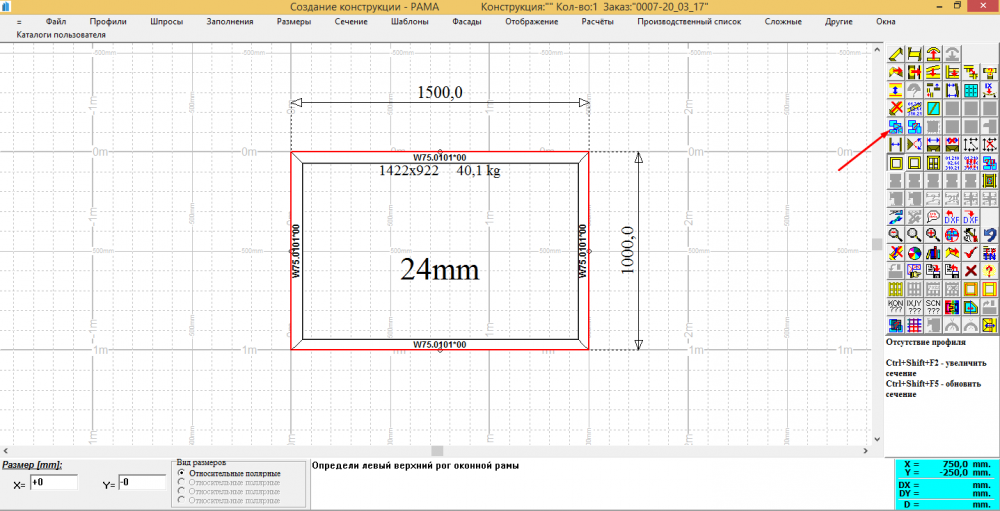

- рисуем рамку окна
. После выбора указать на две противоположных угла "глухого" окна;
- определить ширину и высоту конструкции (расстояние между параллельными профилями);
Указав два профиля можно определить расстояние между профилями.
После ввода ширины конструкции - обновляется ширина на чертеже. Высота конструкции определяется таким же образом, указывающей горизонтальные профили.
- автоматически определить конструкцию
. Программа на основании определенных параметров (расчет статических и ветровых нагрузок) выбирает все необходимые материалы (профили, аксессуары, фурнитура). Эти профили могут быть изменены вручную.
- устанавливаем в качестве заполнения - створку
;

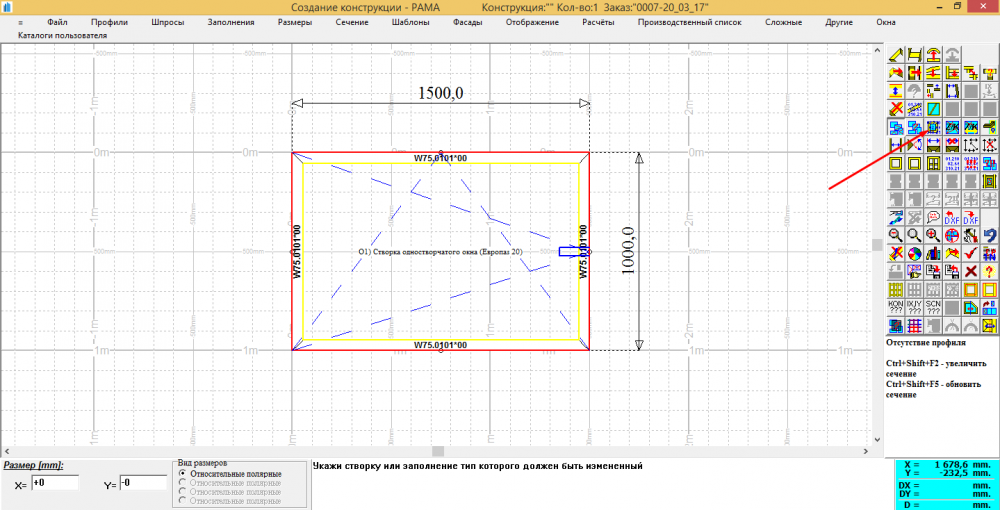

- определить створку
, при определении необходимо выбрать тип открывания створки (поворотно-откидная, повротная или откидная) и профиль створки;
- выбираем тип открывания и профиль створки.

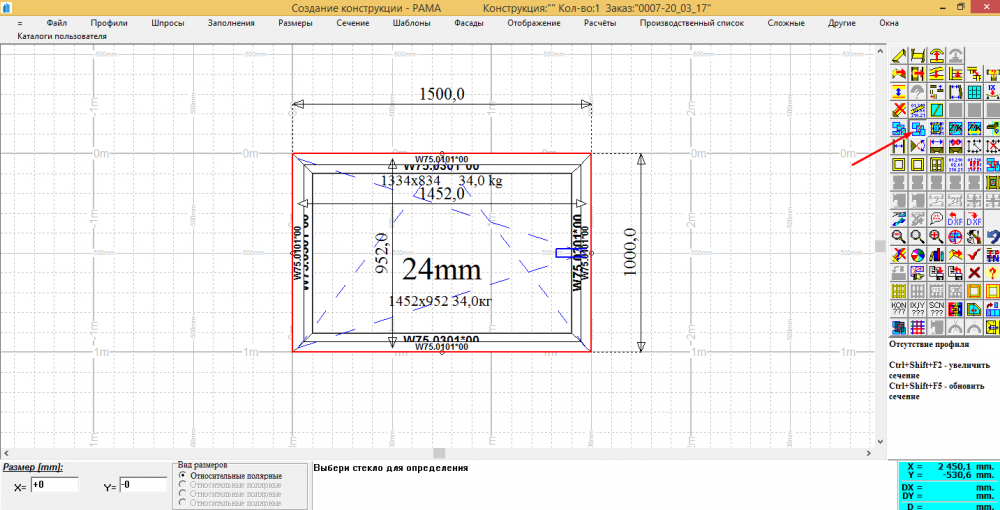

- определить заполнения
(для всей конструкции или для одного проема). После выбора нажмите на окно, чтобы изменить
Выбираем одно из доступных категорий заполнение (одинарное стекло, стеклопакет, изоляция и т.п.).

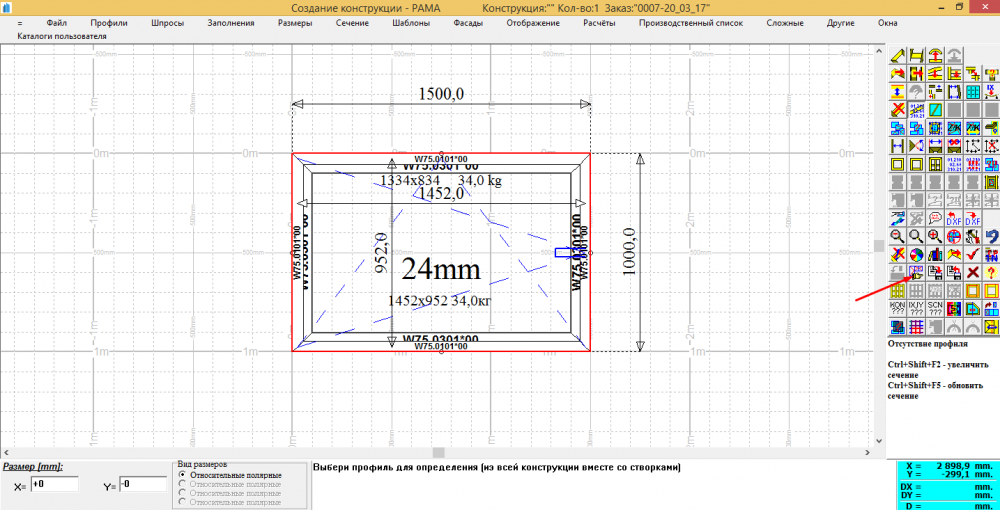

- изменить профиль рамы
. Выберите профиль из списка. После выбора команды должен быть указан профиль, чтобы изменить. После смены первого профиля и проверки правильности конструкции, получим сообщение: "Неправильное соединение между профилями (...)", потому что профили имеют разную глубину и другую внутреннюю камеру. Вы должны изменить все профили, то сообщение исчезнет.
- Кнопка
проверяет правильность конструкции, завершает построение и переходит для просмотра заказов (список конструкций).
