Создание окна без открывания

  1. Добавление новой конструкциик существующему заказу;
  2. Выбераем тип конструкции (окна, двери открываемые наружу/внутрь) описанной в системе профилей;
  3. Выбираем систему (рисование конструкций в различных системах делается таким же образом);

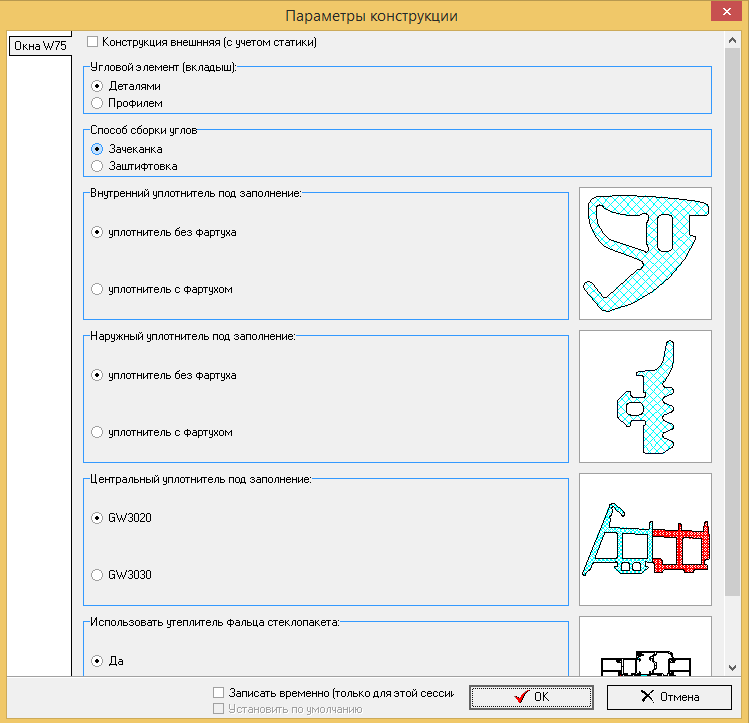

  1. Настраиваем параметры для выбранной конструкции системы;
  2. Перейдите к "Редактор конструкций"

Пример команды для создания конструкции (можно использовать все доступные команды, если они активны):

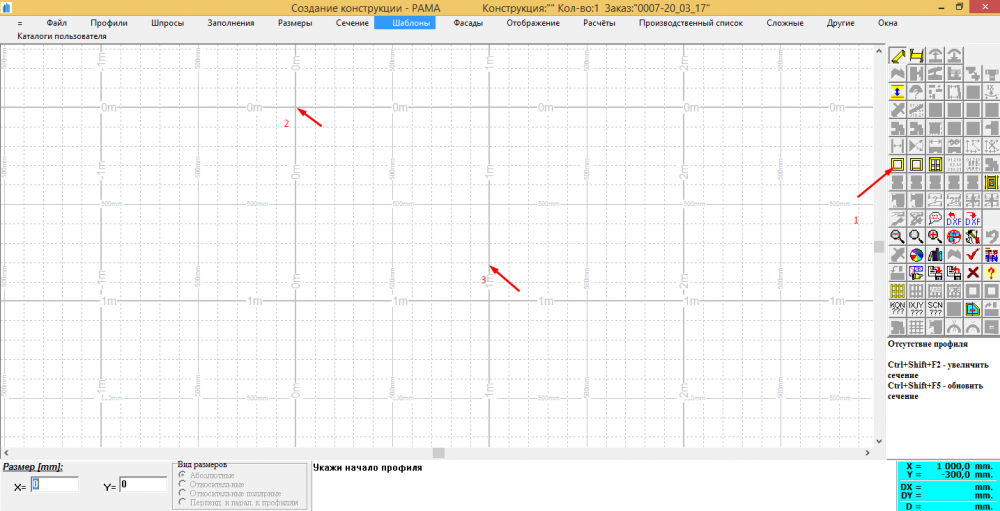

  • рисуем рамку окна . После выбора указать на две противоположных угла "глухого" окна;

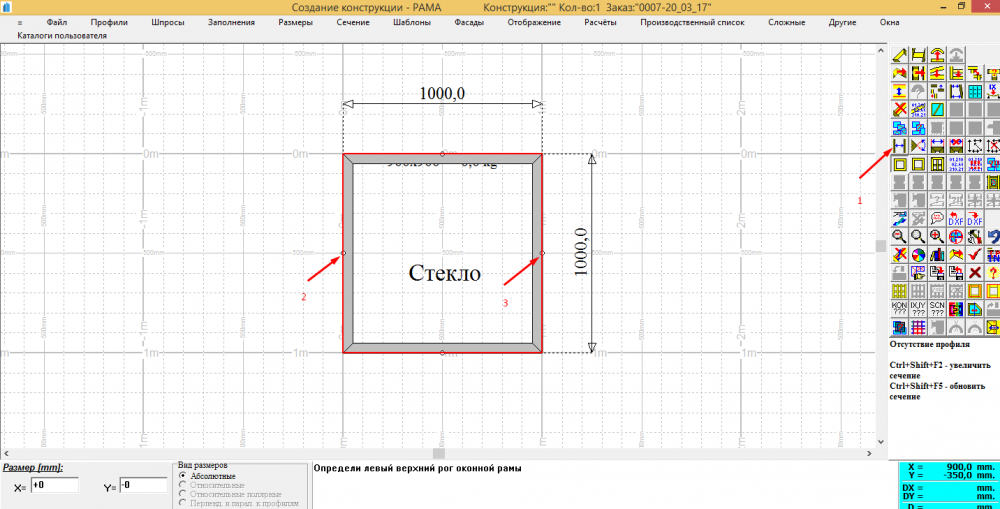

  • определить ширину и высоту конструкции (расстояние между параллельными профилями);


Указав два профиля можно определить расстояние между профилями.

После ввода ширины конструкции - обновляется ширина на чертеже. Высота конструкции определяется таким же образом, указывающей горизонтальные профили.

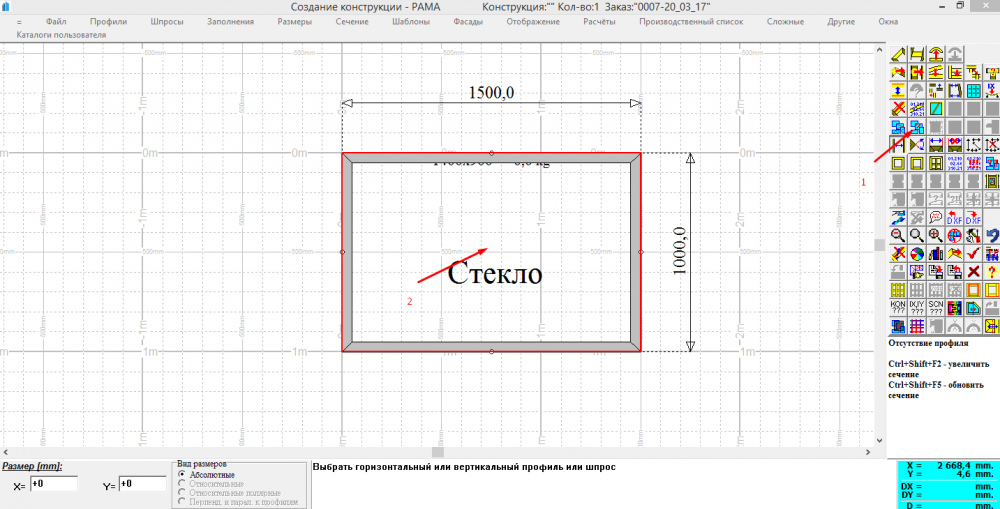

  • определить заполнения  (для всей конструкции или для одного проема). После выбора нажмите на окно, чтобы изменить

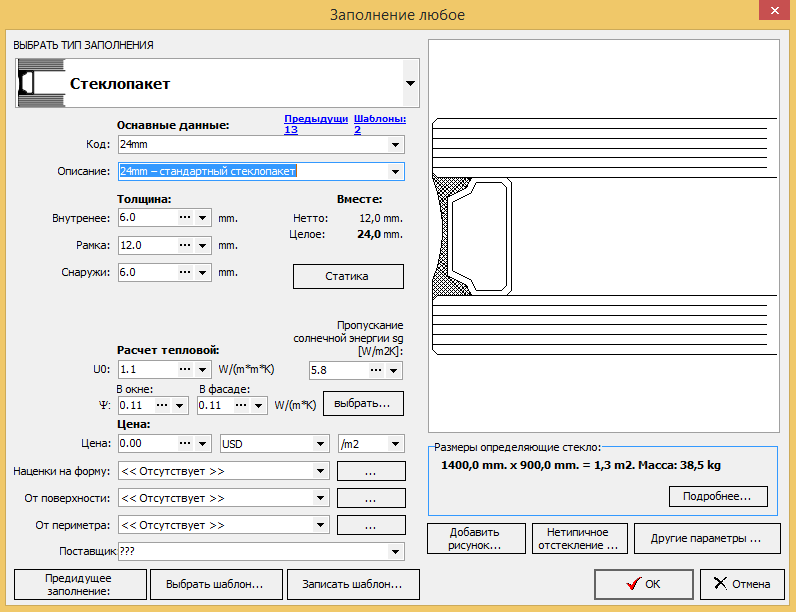

Выбираем одно из доступных категорий заполнение (одинарное стекло, стеклопакет, изоляция и т.п.).

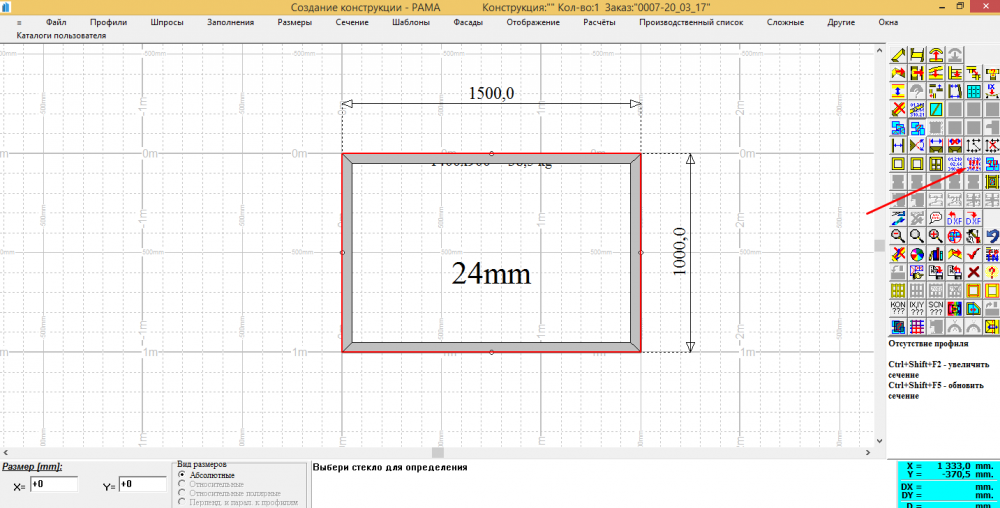

  • автоматически определить конструкцию . Программа на основании определенных параметров (расчет статических и ветровых нагрузок) выбирает все необходимые материалы (профили, аксессуары, фурнитура). Эти профили могут быть изменены вручную.

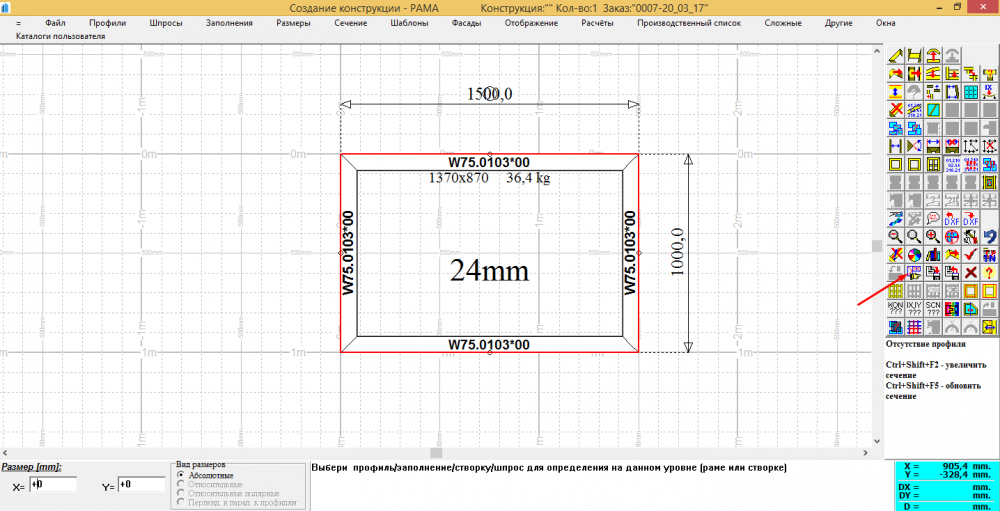

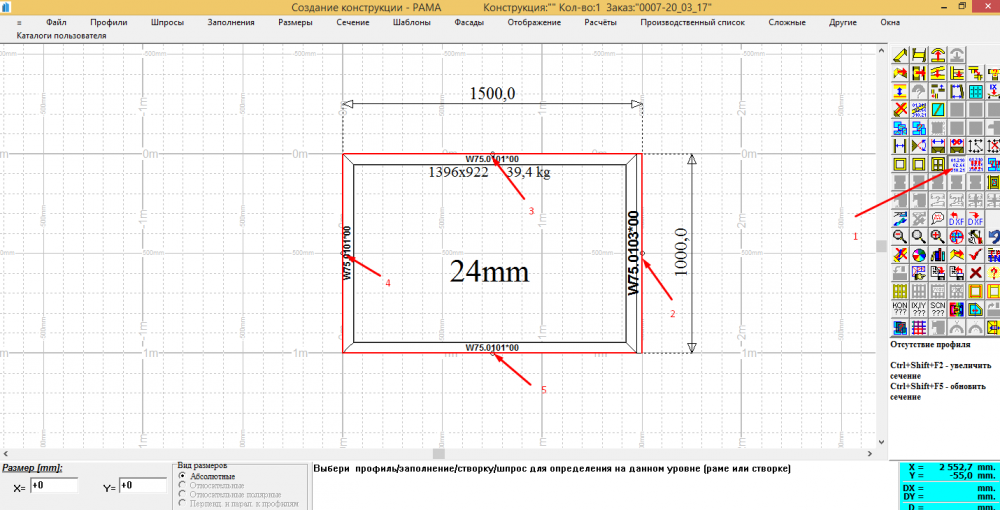

  • изменить профиль рамы . Выберите профиль из списка. После выбора команды должен быть указан профиль, чтобы изменить. После смены первого профиля и проверки правильности конструкции, получим сообщение: "Неправильное соединение между профилями (...)", потому что профили имеют разную глубину и другую внутреннюю камеру. Вы должны изменить все профили, то сообщение исчезнет.


6. Кнопка   проверяет правильность конструкции, завершает построение и переходит для просмотра заказов (список конструкций).
