Как рисовать конструкцию

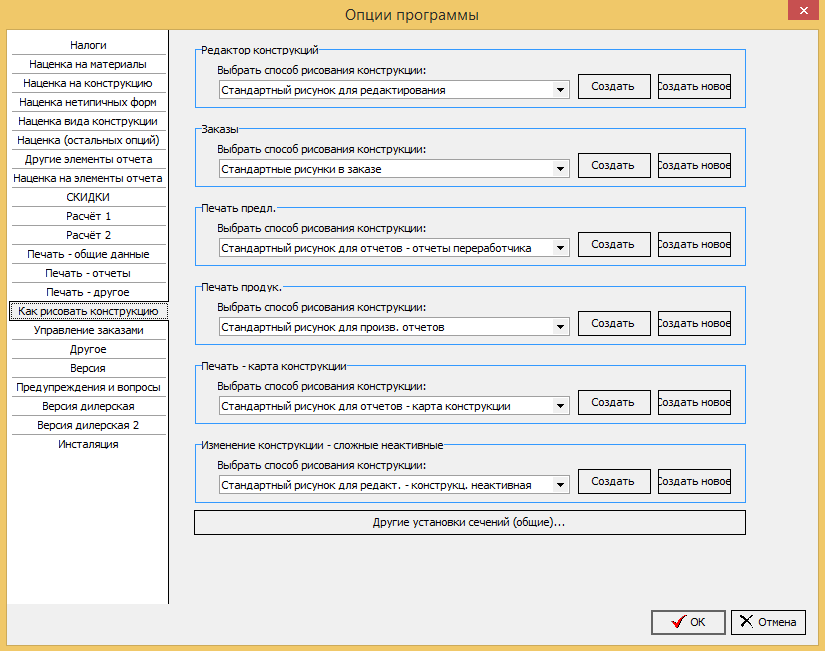

Внешний вид конструкции для различных типов отчета:
- Редактор конструкции;
- Заказ;
- Отчет предложения;
- Производственный отчет;
- Отчет - карта конструкции;
- Изменение конструкции- неактивное.

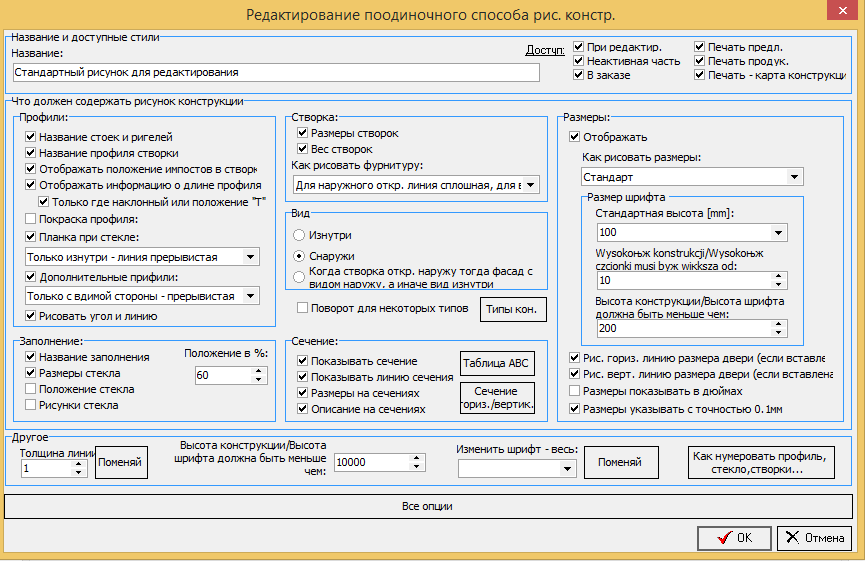

Каждый тип печати/отчета может быть настроен индивидуально, выбрав шаблон из списка или создав новый шаблон.
Настройки сделанные в этом окне могут быть доступны для рахных типов отчетов. Настройки в этом окне были выбраны в качестве наиболее часто используемых.
После ввода "Все опции" у нас есть доступ ко всем имеющимся настройкам отчета.

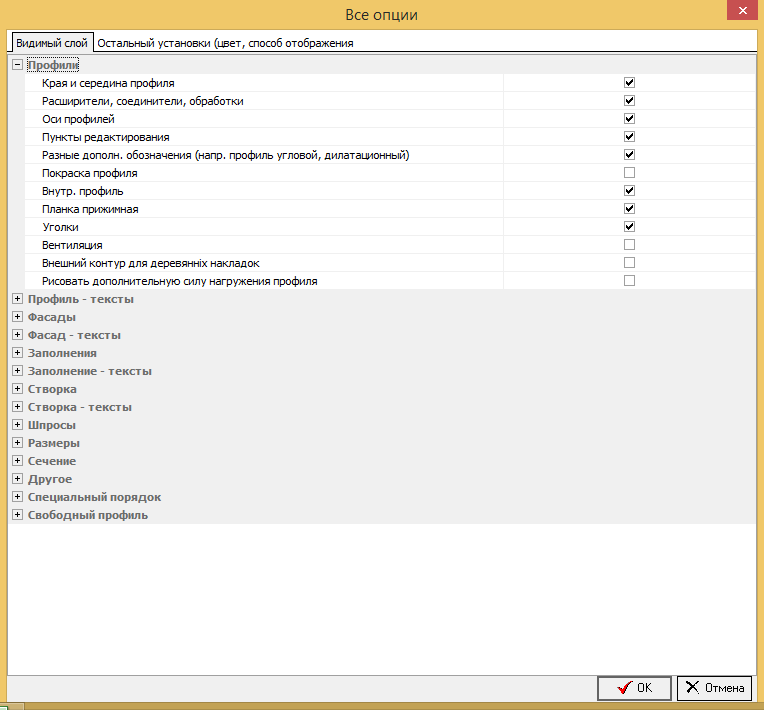

Первая вкладка - видимые слои определяет, какие данные будут видны на распечатке.

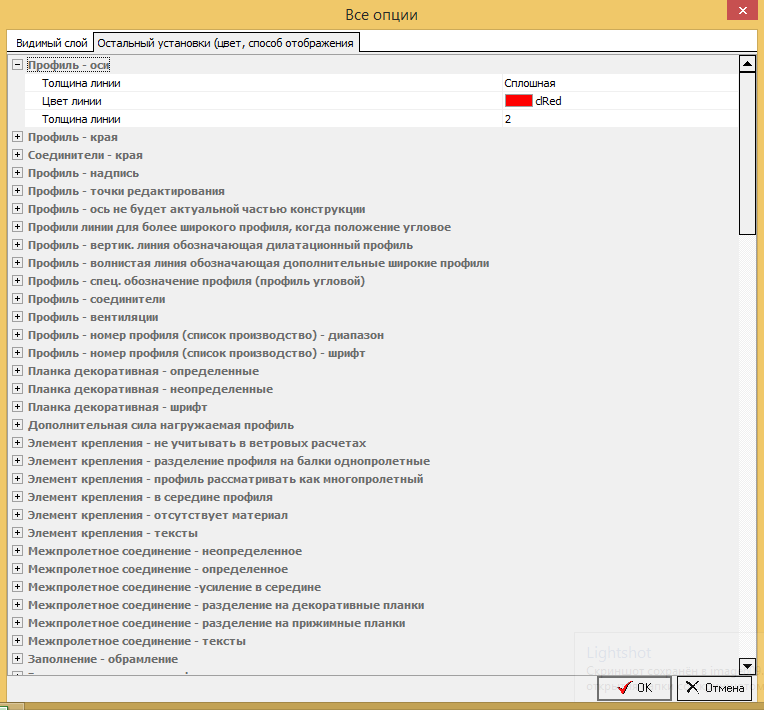

Параметры второй вкладки позволяют установить метод отображения настроек с первой вкладки (размер текста, цвет шрифта, тип шрифта).
Другие установки сечений (общие)
- Размеры - позволяют установить параметры, относящиеся к определению размеров конструкции: размер отступа, размер шрифта.
- Надписи - параметры, связанные с надписями: где рисовать вид надписи и т.д.
- Остекление - как рисовать стекло.
