Редактор типовых конструкций

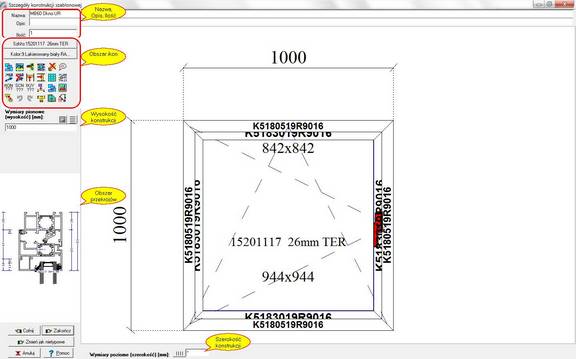

Редактор шаблонных конструкций доступен для выбора через иконку или в меню. Окно Редактора шаблонных конструкций разделен на области:
Название – название конструкции
Описание – описание конструкции
Кол-во – количество таких конструкции
Список иконок:
Стекло – определение заполнения во всей конструкции. Подробное описание
Цвет – определение цвета конструкции. Подробное описание
Ряд 1:
- Изменить определение выбранного цвета. Подробное описание
- Изменить положение петель и ручек. Подробное описание
- Определение фурнитуры . Подробное описание
- Определение стекла. Подробное описание
- Удаление установленного профиля или комментария. Подробное описание
- Добавить комментарий (сноску). Подробное описание
Ряд 2:
- Добавить группу элементов. Подробное описание
- Удалить группу элементов. Подробное описание
- Добавить горизонтальный профиль. Эта команда позволяет вставить горизонтальный профиль, параллельно с предыдущим.
- Добавить вертикальный профиль. Эта команда позволяет вставить вертикальный профиль, параллельно с предыдущим.
- Вставить профиль разделяющий стекло на равные части. Подробное описание
- Определение профилей рам и импостов/ригелей/стоек. Подробное описание
Ряд 3:
- Параметры конструкции. Подробное описание
- Параметры здания и созданного фасада. Подробное описание
- Параметры статического расчета. Подробное описание
- Проверьте коэффициенты IX, IY выбранный профиль. Подробное описание
- Изменить тип стекла. Подробное описание
- Изменение положения двух створок. Подробное описание
Ряд 4:
- Изменить соединение профилей типа «Т». Подробное описание
- Отменить. Отменить последнее действие. Подробное описание
- Вернуть последнее действие. Подробное описание
- Изменить тип соединения. Подробное описание
- Зеркальное отображение конструкции. Подробное описание
- Определение соединителей (вверху, внизу, сбоку). Подробное описание
Остальные иконки:
- Установить равные размеры стекла. Подробное описание
- Равные разделение по горизонтали. Подробное описание
- Равные разделение по вертикали. Подробное описание
Назад - программа возвращается обратно к списку конструкций для выбора шалона.
Готово - программа завершает редактирование шаблонной конструкции, добавив ее в список конструкций заказа.
Изменить как нестандартную – программа переносит готовую шаблонную конструкцию в Редактор конструкций для дальнейших изменений.
Отменить - выход из редактора шаблонных конструкций без сохранения изменений.
Помощь – запуск помощи по работе с программой.
